热力膨胀阀的零部件及其作用介绍

上一篇文章中，小编介绍了热力膨胀阀的选用以及安装的相关注意事项。热力膨胀阀并不是单个的个体，所谓麻雀虽小五脏俱全，它也是有多个部件构成的。本文中小编就为大家介绍一下热力膨胀阀的各个部件以及各部件的作用。

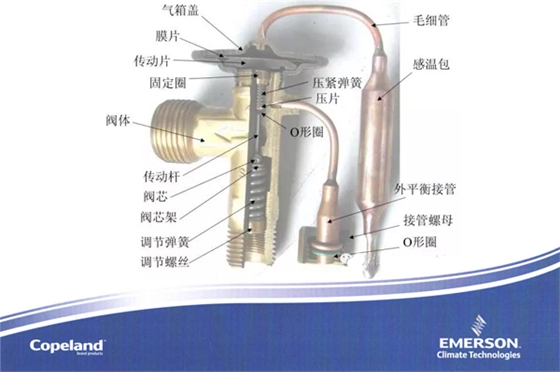

阀体： 提供制冷剂流通通道、与系统的连接接口、阀内零件的安装位置，材质为铝或黄铜。

膜片： 隔膜的作用。以最小的阻力，将气箱头的力传递给传动片，其特性由材质、状态、厚度、波纹形状等决定，一般由不锈钢或铜合金制作。

气箱盖： 与气箱座、膜片、感温包、毛细管共同组成气箱头（有的热力膨胀阀没有感温包和毛细管），材质为不锈钢或黄铜。

感温包： 感受外界温度，把温度转换的压力传递给气箱头，材料为紫铜。

毛细管： 传递感温包的压力，或提供充注的通道，材料为紫铜。

传动片： 把膜片的力传递给传动杆，并起到轴向和径向的限位作用，材料为铝或黄铜。

气箱座： 连接阀体，容纳传动片，与气箱盖、膜片、感温包、毛细管共同组成气箱头，材质为不锈钢。

传动杆： 把膜片的力传递给阀芯。分上传动杆和下传动杆，有的产品在下传动杆上点焊有钢球。本文来源制冷百科微信公众号hvacrbk

O型圈： 使传动杆和阀体间密封，但又不产生过大的摩擦阻力；阀芯： 在气箱头和弹簧力的作用下，控制阀口流通面积的大小，材料为不锈钢或黄铜；
